中性点保护设备

ZK-BDZ变压器中性点接地电阻柜

添加时间:2021-04-01   浏览次数:1912

一、概述

我公司长期致力于电力系统中性点接地技术产品研发、生产、销售与服务,我公司产品以特制镍铬合金或不锈钢等材质,用于6~35kV电网中,对降低电网过电压、提高电网的安全性、可靠性,具有良好的效果。

ZK-BDZ变压器中性点接地电阻柜是我公司针对以上系统要求开发的包括接地变压器在内的成套接地设备,可安装于发电厂厂用系统、变电所供电系统、工矿企业配电系统中以及地铁、港口、机场等重要电力用户配电网,从而实现这些电网采用中性点经电阻接地的系统安全运行方式。

中性点经电阻接地可有效限制间歇弧光接地过电压,降低系统操作过电压、消除系统谐振过电压,方便配置单相接地故障保护、可在短时间内有效切除故障线路,从而降低系统设备的绝缘水平,延迟系统的使用寿命,提高系统运行的安全可靠性。

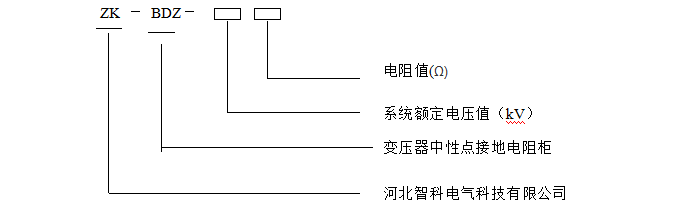

二、型号说明

三、使用环境

 1、分为户内式和户外式

 2、海拔高度按客户要求定制

 3、环境温度:-40℃~55℃

 4、空气湿度不大于95%(25℃)

 5、电网频率:58 Hz~62 Hz(60 Hz系统),48 Hz~52Hz(50 Hz系统)

 6、安装场所:空气中不应含化学腐蚀气体和蒸汽,无爆炸性尘埃、无导电尘埃存在

 7、地震强度:小于8级。特殊使用条件,请在订货时详细提出

四、产品特点

1、电阻柜柜体材质采用不锈钢板,外型美观,耐腐蚀性强,防护等级可达IP55。

2、根据不同的使用条件,电阻柜分为户内型和户外型。进线方式可采用上进下出、侧进下出、和下进上出等,采用上进下出、侧进下出时柜体顶端装有穿墙套管。柜体顶部装有吊环便于吊装。

3、电阻材质可采用特种合金材料或非金属特种材料阀片(如炭素材料阀片、氧化锌材料阀片)。

4、可加装隔离开关,检修方便,也可加温湿度控制装置。

5、可加装智能监控装置,可监测电阻柜正常运行状态下中性点不平衡电流、电阻片、电阻柜内的温度,也可以监测发生单相接地故障瞬间的电流以及记录接地动作次数,并预留通讯接口,可将监测、记录的信息传递至主控室,使运行人员在短时间内得到信息。

五、常用规格型号、技术参数

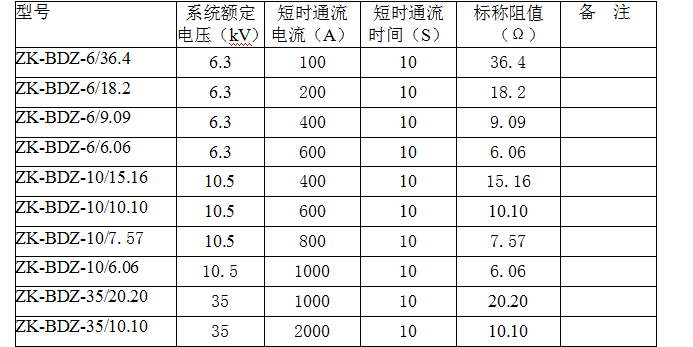

6kV、10kV、35kV变压器中性点接地电阻参数

备注:可以按用户要求设计制造各种电阻,电阻值从1Ω-2000Ω,允许通过电流1A-2000A,电阻值的误差±3%,允许通流时间10s、15s、30s、60s、2h。

六、订货须知(订货时请告知以下参数)

1、系统额定电压:(kV)

2、短时允许电流:(A)

3、标称电阻值:(Ω)

4、是否加装电流互感器(CT):CT变比及容量,复合误差

5、进出线方式:上进下出,下进下出,侧进侧出,侧进下出(客户可选)

6、短时允许通流时间:(s)

7、电阻柜的材质、柜体(IP)防护等级、色标及安装地点

8、是否需要加装接地记录及温湿度控制装置

9、是否需要加装隔离开关,以备检修
