一、概述
ZK-BFZ智能变压器风冷控制柜解决了传统控制方式存在的问题，该装置以PLC为控制中心，以进口元器件（施耐德、ABB、西门子）为主的一种改进的、高可靠性风机控制的电力变压器风冷控制装置。
ZK-BFZ智能变压器风冷控制柜解决了传统继电器控制方式上的问题，由高可靠性的可编程控制器（PLC）进行程序控制，并可以配置人机界面，方便用户参数设定及设备信息采集。对变压器整个冷却系统实现控制，达到节能和延长散热器使用寿命的目的。

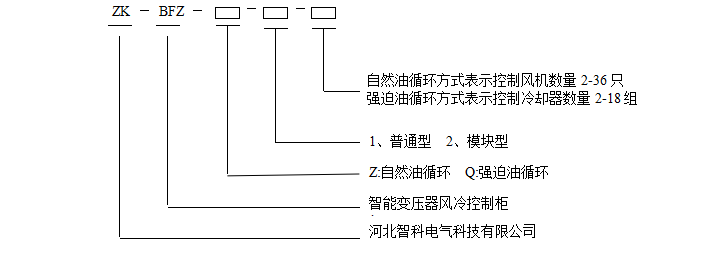

二、型号说明
三、使用环境
1、环境温度：-40℃～55℃
2、相对湿度：小于90%
3、安装地点：无剧烈晃动和冲击，垂直倾斜度不超过5度的场所，空气中不应含化学腐蚀气体和蒸汽
四、产品特点
1、采用了可编程控制器（PLC），取代了大量的电磁继电器，尽可能的减少了机械触点，保证了设备的可靠性，方便维修。
2、在装置运行时，一直检测环境温度、变压器油面温度、变压器负荷的变化以及自身设备的运行和故障情况，并根据控制程序随时调节，以达到变压器的冷却和智能冷却，并且实现节能的目的。
3、为保证控制柜内部温湿度环境，设一路或两路温湿度控制器，可以根据柜内温度的变化自动调节加热器和排风扇，保证柜内温度恒定。
4、控制柜的运行方式有两种：自动和手动控制模式。
五、操作步骤
ZK-BFZ智能变压器风冷控制柜在初次上电时请遵守以下操作步骤：
1、严格按照铭牌图和端子接线图检查所有外部接线，并保证正确无误。
2、在送电前保证所有断路器处于断开状态。
3、把所有选择开关拨到“停止”位置。
4、依次送上两路AC.380V动力电源（注意两路电源的相序不能接错，不能缺相，否则电源故障信号灯亮）和控制电源。并用万用表测量进线端子，查看AC.380V动力电源是否正常。测量控制电源进线端子X2-1和X2-3，查看控制电源是否正常。
5、保证所有进线电源一切正常后，合上各单元主电源开关。
6、依次合上PLC电源开关，温湿度控制和照明开关,变压器投入信号回路和过负荷信号回路空开。
7、合上冷却器控制开关和电动机热磁断路器。
8、可以调节双电源切换。
9、变压器运行后将工作/试验开关切至“工作”位置。
10、将自动/手动开关切至“自动”位置时，控制柜处于自动控制模式。切至手动时，风机启动。检查各冷却器是否正常工作，各信号灯显示是否正常，并查看主控室有无报警信号。
六、订货须知
1、 明确冷却器或者风机的数量、功率、额定电流、油循环方式
2、 明确控制电压等级
3、 如需通讯功能，请明确通讯规格（RS232RS485以太网）
4、 其他特殊要求请注明
