中性点保护设备

ZK-XHDZ智能型消弧线圈接地补偿装置

添加时间:2021-04-01   浏览次数:759

一、概述

河北智科电气科技有限公司针对电力系统中性点经消弧线圈接地方式,开发出ZK-XHDZ智能型消弧线圈接地补偿装置,主要用于6kV、10kV、35kV电网中,中性点经消弧线圈接地方式;自动跟踪补偿电网电容电流,使之保持于设定参数范围内,消除电网系统内部过电压及谐振过电压,电网发生接地故障时自动报警,具有远动输出口,以便与上位机通讯。本装置的特点是响应速度快、精度高、解决死机等优点,是广大中压配电网络优选的接地电器设备。

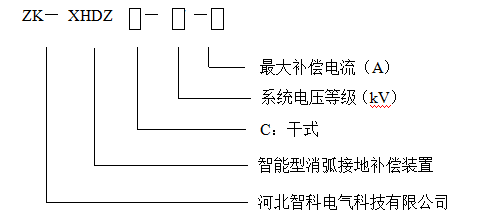

二、型号说明

三、消弧线圈补偿电网中性点装设消弧线圈目的

1、自动消除电网的瞬间单相接地故障

2、当发生单相接地故障时,有两种选择;经选线装置或微机接地保护检出故障线路后,作用于跳闸;也可使电网在一定时间内带故障运行,待调度部门转移负荷后延时跳开故障线路,使电网具有很高的运行可靠性。

四、装置构成:

该装置由接地变压器、消弧线圈、微机控制器、电流互感器等构成。

1、接地变压器:消弧线圈系统在接入时必须有电源中性点,在其中性点上接入消弧线圈。接地变压器的作用是在电力系统为△型接线或Y型接线中性点未引出时,用接地变压器构造成系统中性点。接地变压器除可以带消弧线圈外,也可带二次负载,代替站用变。在带二次负载时,接地变压器的一次容量应为消弧线圈与二次负载容量之和;接地变压器不带二次负荷时,接地变压器容量等于消弧线圈容量。

2、偏磁式消弧线圈:采用交流线圈内布置一个磁化铁芯段,通过施加直流励磁电流改变铁芯的磁导,从而实现电感的连续可调。当电网发生单相接地时,该系统能瞬间调整电感,补偿接地电容电流。该系统以其电控无极连续、静态可调的优良技术性能,是传统的调气隙、有载调匝、有载调容型消弧线圈的换代产品。

五、订货须知

1、消弧线圈的选型

1.1 间接测量一下系统的单相接地电容电流,假定结果为Ic

1.2 根据测量结果计算补偿上下限,计算方法如下:

上限=IC+30%IC A

下限=选择5或10A

确定装置型号

ZK-XHDZ-6/下限—上限 (6kV系统)

ZK-XHDZ-10/下限—上限(10kV系统)

ZK-XHDZ-35/下限—上限(35kV系统)

2、系统运行条件

2.1 系统额定电压

2.2 系统频率

2.3 系统中性点接地方式

2.4 电网容性电流变化范围

3、消弧线圈

3.1 额定电压

3.2 补偿电流的调节范围(上下限之比可达10倍),消弧线圈的容量=最大补偿电流×系统相电压

3.3 消弧线圈接地变压器的防护等级

3.4 其他参数

4、接地变压器

4.1 额定容量

4.1.1 根据系统的需要可选配接地变压器(当母线接消弧线圈时,需装接地变压器;变压器或发电机中性点接地不需装接地变压器)。

4.1.2 接地变压器的容量等于1.1 倍消弧线圈的容量,根据用户要求接地变压器可带二次,用户提供输出容量。

4.1.3 若带二次,接地变压器的容量是消弧线圈容量和二次容量之和。

4.2 额定电压
